Как работает радиаторный терморегулятор

Зачем нужен радиаторный терморегулятор

Эффективная экономия энергоресурсов в жилищно-коммунальной сфере связана с наличием двух основных возможностей: учетом потребляемых ресурсов и регулированием потребления этих ресурсов. Иначе говоря, каждый владелец квартиры должен знать, какое количество того или иного энергоресурса он употребил за определенный период времени и иметь возможность регулировать это потребление — уменьшать или увеличивать его. Для практической реализации этих функций применяют различные технические средства, с которыми Вы можете ознакомиться в каталоге данфосс:

  • для организации учета — счетчики и приборы-распределители;
  • для регулирования — выключатели, различные краны, вентили и регуляторы.

Так, если речь идет о регулировании электропотребления, то все понимают, что без объективной необходимости не стоит включать электрическое освещение и бытовую технику, и используют для этого обычный выключателя. В этом случае экономию здесь достигают благодаря рациональному использованию электроэнергии, ну и, конечно, благодаря применению электробытовой техники и электролампочек высоких классов энергоэффективности (А, А + и даже А ++).

Регулирования потребления природного газа, холодной и горячей воды обеспечивают различными кранами. К тому же ими можно не только перекрывать потребления, но и увеличить или уменьшить расход, в зависимости от пожеланий потребителя, а это значит: более активно влиять на экономию этого вида ресурсов.

Несколько сложнее организовать регулирования теплопотребления. В свое время для этого использовали конусные краны, которые монтировали перед входом в каждый отопительный прибор (радиатор, или, проще говоря, «батарею»). Вместе с тем, потребители очень редко использовали их по назначению, поскольку тарифы на отопление были чисто символические. С течением времени такие краны становились неисправными (накипалы) и ими просто невозможно было пользоваться. Сегодня, когда тарифы на отопление постоянно растут, экономия тепловой энергии становится не только актуальной, но и для большинства населения главным фактором выживания и регулирования теплопотребления становится крайне важным. Основным техническим средством, обеспечивающим эту возможность, служит радиаторный терморегулятор.

Принцип работы термостата

Называют его по-разному (комнатный термостат, радиаторный термостат, радиаторный терморегулятор, терморегулятор для батареи), но суть одинакова — это тот же водопроводный кран, который, однако, работает в автоматическом режиме без использования каких-либо дополнительной энергии. Принцип его работы достаточно прост. Главным элементом радиаторного терморегулятора является сильфон — закрытая емкость с гофрированной подвижной поверхностью, заполненная термочувствительной веществом — газоконденсатные, жидкие или парафиновые наполнители (в зависимости от фирмы-производителя) — которая реагирует на изменение температуры, увеличиваясь или уменьшаясь в объеме.

В случае изменения температуры в помещении, где установлен комнатный термостат, сильфон, когда температура снижается, сжимается за счет уменьшения объема термочувствительной вещества или расширяется, когда температура растет. Эти изменения сильфона передаются на шток, соединенный с предохранительным клапаном, который открывается больше, или наоборот закрывается, и соответственно увеличивается (или уменьшается) подача теплоносителя на отопительный прибор, в зависимости от изменения температуры в помещении. Как показывает опыт, сильфон может осуществлять более 1000000 таких циклов, что равнозначно 60 годам непрерывной эксплуатации.

Монтаж (установка) термостата

Монтируют клапан терморегулятора всегда на подающем трубопроводе прямо перед отопительным прибором (батареей). Термостатический элемент (или «головка») прикрепляется к корпусу клапана с помощью встроенного соединительного механизма без использования каких-либо инструментов. Притом датчик термостатического элемента должно располагаться так, чтобы беспрепятственно реагировать на любые температурные изменения в помещении. Наиболее массово распространены термостатические элементы со встроенными датчиками. Их всегда устанавливают горизонтально относительно пола в помещении, чтобы окружающий воздух мог свободно циркулировать вокруг датчика.

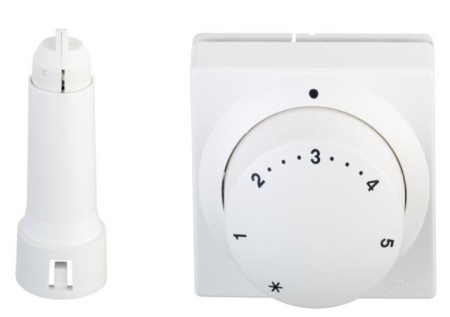

В ситуации, когда циркуляция воздуха ограничена (термоголовка постоянно закрыта шторами или декоративным экраном) используется внешний датчик, который устанавливается на открытой поверхности (стене или плинтусе) не далее 2 м от термостатического элемента и соединяется с ним специальной капиллярной трубкой. И третий вариант — использование термоэлемента с внешним регулятором — применяется тогда, когда доступ к регулировочной головки ограничен, например, закрыт декоративными панелями.
